悦和科技携手中国电信打造配电房无源无线温度实时监测系统

栏目：公司新闻发布时间：2022-11-17

近期，悦和科技携手中国电信江苏公司打造配电系统无线测温项目。

近期，悦和科技携手中国电信江苏公司打造配电系统无线测温项目。中国电信江苏公司配电集群数据采集安全保障系统运维监控的设计、选型，保障系统安全、稳定、可靠运行，有效提升系统在实际应用中的管理效果和项目实施效益。

项目情况

该项目为中国电信徐州分公司10kV配电房的一个旧改项目，整个项目共329个测温点，监测柜型包括：中置柜、变压器、低压进出线柜。

10kV配电房温度监测典型需求

一、高压进线柜

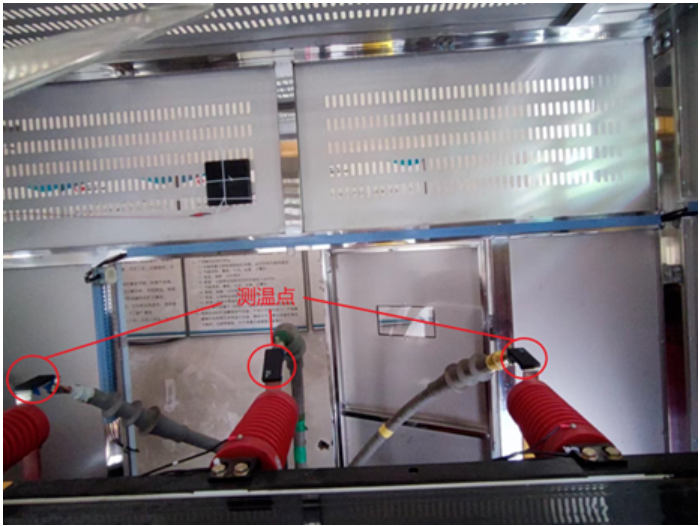

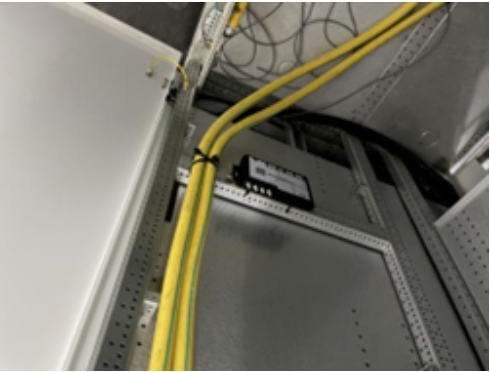

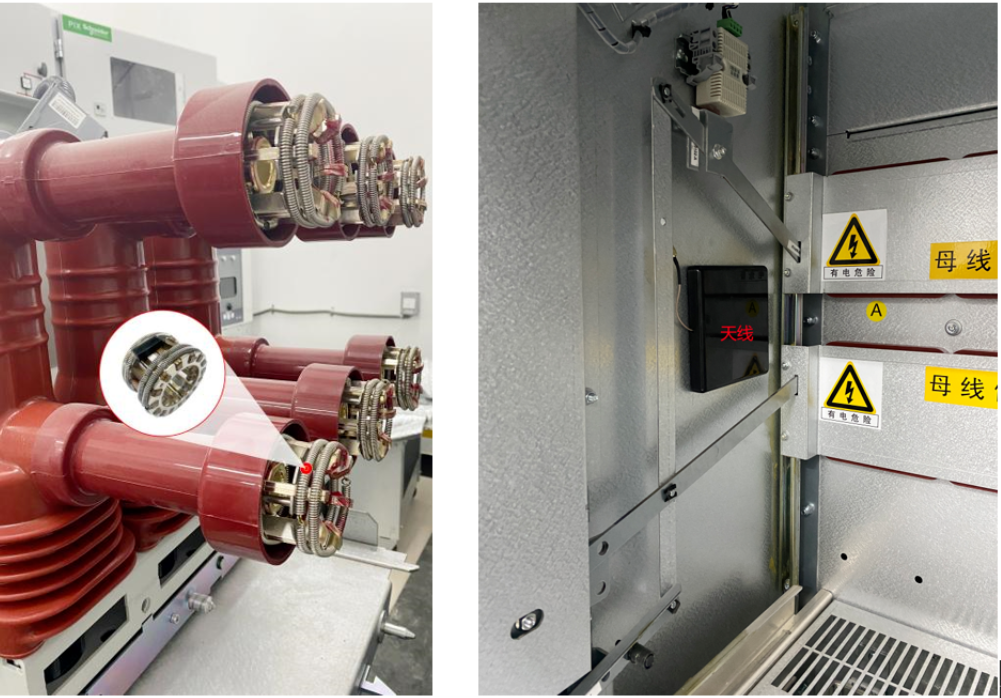

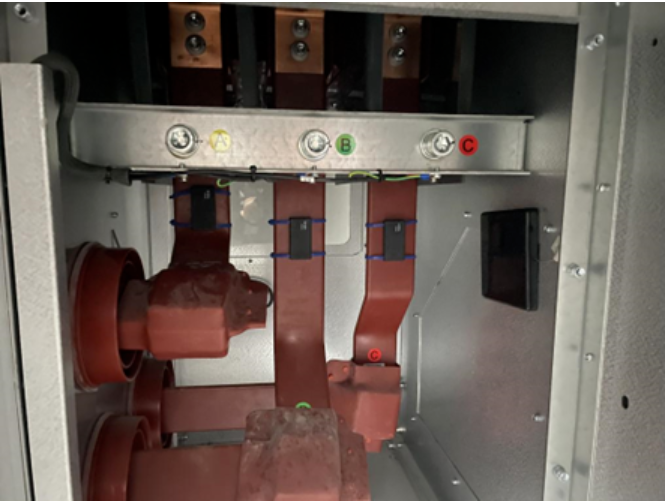

该项目中，高压进线柜有6个梅花触头和3个高压进线母排处共9个测温点，梅花触头处安装卡扣式传感器，高压进线母排处安装TSC303005-B32型绑扎式传感器；放置两面天线，一面放在手车式侧壁，一面放在出线电缆的旁边；阅读器放于柜子的二次室内。

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图2)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图3)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图4)

二、变压器

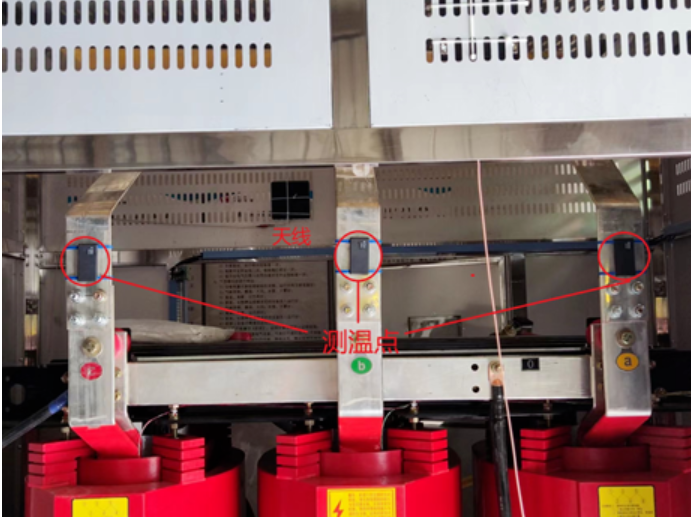

变压器内有6个测温点，为出线母排和进线母排，所选用传感器为绑扎式传感器；每个变压器配置两面天线，分别安装在隔离笼两边门的上方；阅读器安装在隔离笼的侧壁上。

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图5)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图6)

三、低压配电柜

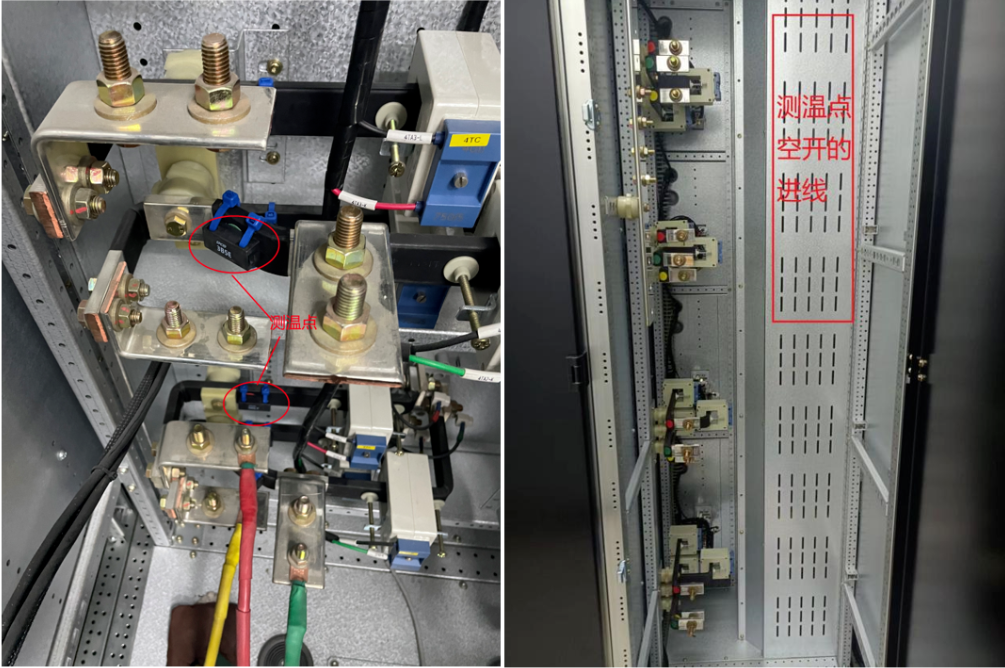

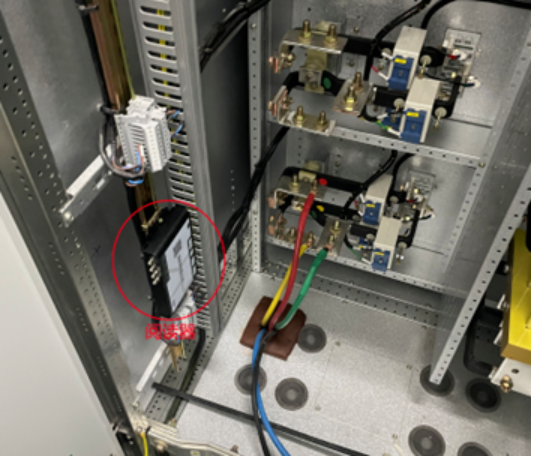

该项目中，低压配电柜柜型为低压抽屉柜，每个低压柜共6个抽屉，需测每个空开的进线及部分出线，共27个测温点，所选传感器为TSC250905-B32型绑扎式传感器；配置了三面天线，一台阅读器，阅读器安装于柜体侧边的导轨上。

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图7)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图8)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图9)

四、其他应用场景

部分低压柜母排的测温，如变压器进线柜、低压出线柜之类使用音叉式传感器；天线放置于柜体侧壁，阅读器放置于柜子顶部的横梁上。

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图10)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图11)

悦和科技携手中国电信打造配电房无源无线温度实时监测系统(图12)

五、后台数据显示

后台阅读器485通讯线接入DTU，数据由无线方式上传至后台监控平台，对整个电力系统节点温度实时监控、预警。温度监测典型需

推广前景

该项目推行至今，运行稳定、数据实时可靠，可极大降低配电柜异常发热引起的安全问题，得到客户的大力肯定，为RFID无源无线温度传感器应用于10kV配电房温度监测的典型案例。相信随着该方案的大力推广，可大大减少相关维护成本，提高监测实时性、稳定性，减少相关安全问题。

此外，该方案在国网、南网、正泰集团、海康威视等企业也有广泛应用。
